液壓油缸在進行設計時，有一定的步驟，也有一定的要求，不能隨便進行設計，那具體的步驟有哪些呢？ 下面大蘭液壓小編來說一說。

液壓油缸的設計步驟有：

第一、選擇液壓缸的類型和各部分結構形式；

第二、排氣和緩沖等裝置的設計；

第三、結構強度、剛度的計算和校核；

第四、導向、密封、防塵、排氣和緩沖等裝置的設計；

第五、繪制裝配圖、零件圖、編寫設計說明書。

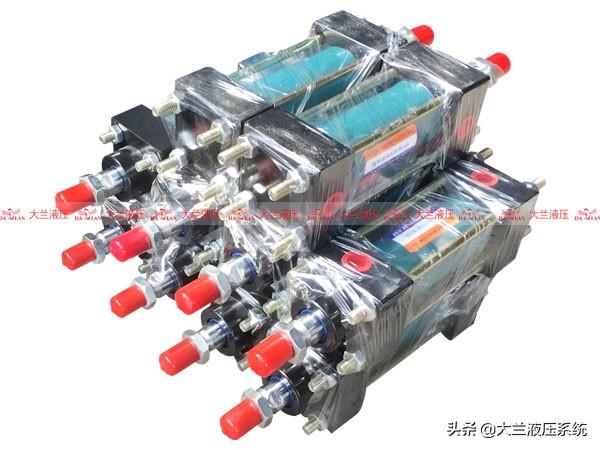

大蘭液壓油缸

介紹完液壓缸的設計步驟，接下來說說關于它的緩沖計算和在設計中應注意的問題有哪些，具體如下：

1、對液壓缸進行緩沖計算，主要是估算緩沖時缸內沖擊壓力，使來校核缸強度、制動距離符合要求。在緩沖計算過程中，如果發現工作腔內的液壓系統能和工作部件的動能不能完全被緩沖腔吸收，可能會導致活塞與缸蓋發生碰撞。

2、在液壓缸的設計和使用中應注意的問題，直接影響了其工作性能，容易發生故障或失效。對此，常會遇到液壓缸安裝不當，活塞桿受偏載，液壓缸或活塞下垂，活塞桿壓桿不穩定等問題。

所以，在液壓系統設計液壓油缸時，必須注意以下幾點：

①盡量使液壓油缸的活塞桿在受拉狀態下承受負載，或在受壓狀態下具有良好的穩定性。

②在系統中考慮了液壓缸行程結束時的制動問題和液壓缸的排氣問題，如在缸內沒有緩沖裝置和排氣裝置時，需要在系統中采取相應的措施，但并非所有液壓缸都需要考慮這些問題。

③液壓油缸的安裝、固定的正確方法。如果受彎的活塞桿無法用螺紋連接，則應使用止口連接。水力缸的兩端不能定位有鍵或銷子。僅存在于一端，為的是不會妨礙它在加熱時的膨脹。例如沖擊力使活塞桿受壓。定位器必須安裝在活塞桿的端部，如果是拉伸式，則安裝在缸蓋的端部。

④液壓油缸各部分的結構應按照推薦的結構形式和設計標準設計，并盡可能簡單、緊湊、簡單、緊湊、加工、裝配、裝配和維護方便。

⑤在保證能滿足運動行程和負載力的條件下，應盡可能地縮小液壓缸的輪廓尺寸。

⑥密封可靠，防塵性能優良。可靠地密封是液壓缸正常工作的重要因素。如果泄漏嚴重，不但降低液壓缸的工作效率，甚至使之無法正常工作，例如無法滿足負載力和運動速度等要求。防塵措施好，有利于提高液壓缸的使用壽命。
